Redukce zařízení pro pravý úhel

Redukce ozubeného kola pravého úhlu je mechanické zařízení používané k přenosu energie mezi dvěma hřídelemi, které jsou orientovány na 90- stupně úhlu k sobě navzájem a zároveň snižují rychlost a zvyšují točivý moment. Tyto reduktory se běžně používají v průmyslových, automobilových a robotických aplikacích, kde omezení prostoru nebo specifické požadavky na pohyb vyžadují změnu směru přenosu energie.



Druhy reduktorů na pravém úhlu

Zkosení reduktorů

Používejte kuželovitá ozubená kola (rovná, spirála nebo hypoidní zkosená kola).

Přímé zkosení Gears: Jednoduchý design, ale hlučnější.

Spirálové zkosení ozubených kol: plynulejší a tišší provoz.

Hypoidní ozubená kola: Offsetové osy, umožňující vyšší kapacitu točivého momentu (běžné v automobilových diferenciálech).

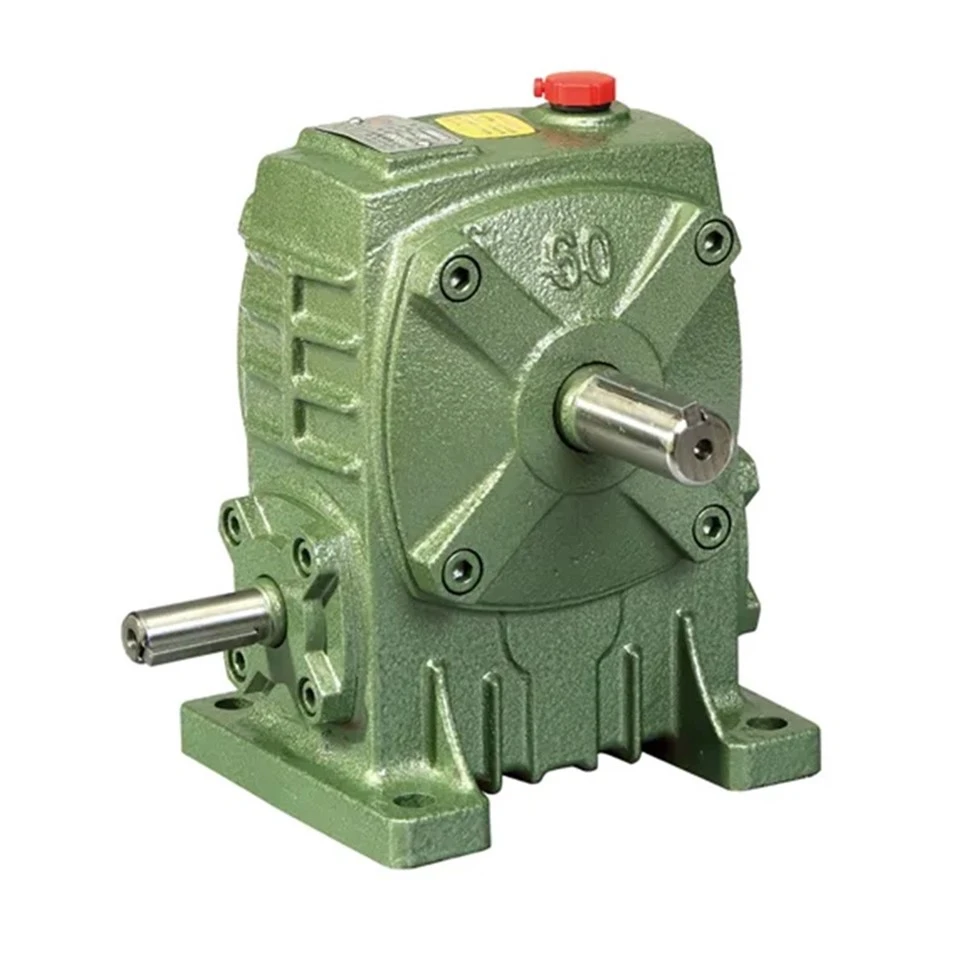

Redukční motory červů

Skládá se z červů (šroubově podobné převodovky), který s kotoučem červů.

Poskytuje poměry s vysokou redukcí a schopnost sebezamykání (zabraňuje řízení zpětného řízení).

Méně efektivní než zkosení, ale kompaktní a nákladově efektivní.



Reduktory helikálního zařízení

Používejte helikální ozubená kola uspořádaná 90 stupňů pro plynulejší provoz.

Účinnější než ozubená kola červí, ale může vyžadovat další ložiska.

Reduktory planetárního zařízení (Konfigurace pravého úhlu)

Kombinujte planetární ozubená kola se zkosenými ozubenými kolami pro vysoký točivý moment v kompaktním designu.

Klíčové funkce a výhody
✔ 90 stupňů přenosu výkonu - ideální pro těsné prostory.
✔ Zvýšení redukce rychlosti a zvýšení točivého momentu - přizpůsobuje výstup motoru na požadavky na zatížení.
✔ Vysoká účinnost (Spiral Bevel> Hypoid> Worm) - závisí na typu rychlostního stupně.
✔ Trvanlivost - často vyrobená z tvrzené oceli nebo litiny.
✔ Přesnost a hladký provoz - zejména se spirálovým zkosením nebo spirálovým převodem.

Aplikace
Průmyslové stroje (dopravníky, mixéry, balicí zařízení)

Automotive & Aerospace (diferenciály, pohony)

Robotika a automatizace (kloubní jednotky, kloubové zbraně)

Zemědělské a stavební vybavení (disky PTO, navijáky)

Obnovitelná energie (ovládání hřiště větrné turbíny)

Zvyšení výběru

Typ zařízení (zkosení, červ, helikální)

Poměr redukce (nutná redukce rychlosti)

Kapacita točivého momentu (požadavky na zatížení)

Styl montáže (namontovaný na nohou, namontovaný na hřídeli, namontovaný na přírubu)

Baclash & Precision (kritický pro stroje Robotics & CNC)

Mazání a údržba (olej naplněný vs. mazaný tuk)

Chcete doporučení pro konkrétní aplikaci nebo pomoc s dimenzováním?
